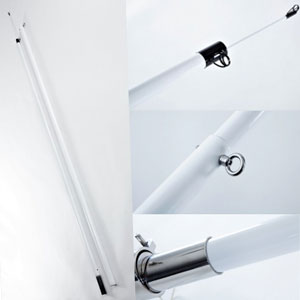

トップウォータータックルズ　オリジナル サイドアームアウトリガーホルダーセット [206600]

取り付け手順（推奨）

1. 取り付け位置の確認

   ホルダーを取り付ける面(垂直面)にホルダー本体を仮置きし、サイドアーム（ホルダーのアーム）を倒し、取りつける面にサイドアームを倒した状態で、最大で90度未満になる角度の状態にしてから、センターベースの位置を調節してください。



2. センターベース（本体ベース）の位置決め

   アームを倒した状態で位置を決めたら、センターベースの取り付け穴位置をマーキングします。アームの可動域を確認してから穴あけ位置を確定してください。





3. 下穴・補強の確認

   取り付け面が薄い場合や強度が不明な場合は裏側からプレート等で補強してください。長尺ポール使用時は特に補強が必要な場合があるので確認をして頂いた後に施行ください。





4. サイドアームの固定金具取り付け

   垂直面の固定はサイドアームの固定金具で行います。位置を合わせ、規定どおりに締め付けてください。アームの固定は中央のハンドルで行うタイプです。ハンドルで確実にロックされることを確認してください。





5. 動作確認・負荷テスト


   アームを倒したり立てたりしてスムーズに動くか、ハンドルでしっかり固定できるか確認します。取り付け後は実際の負荷（ロッド＋ポール）をかけた状態で点検し、取り付け部に異常がないか確認してください。





6. 定期点検


   初回使用後および定期的にボルトの緩み、腐食、取り付け面のひび割れ等を点検し、必要に応じて増し締めや補強を行ってください。

7.5m等の長尺アウトリガーポールをセットする場合は、取り付け面の構造補強（裏側プレートやフレームへのボルト固定）を推奨します。
